SH7125を使う

　国産マイコンSHの使い方まとめ。
　tinyといわれるちょっと規模が小さいシリーズの、SH7125を使います。

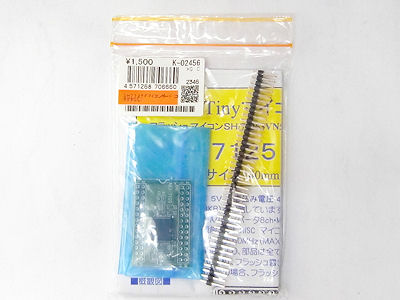

秋月電子より
　まずは入手先。
　秋月販売ページ

　汎用的な実験ができるよう、実験ボードを作成しました。 coming soon
　 　プログラムの開発には、統合開発環境 High-Performance Embedded Workshop (HEW：ヒュー) を用います。
　以下のページのSuperH ファミリ用 C/C++コンパイラパッケージに含まれるのでダウンロードします。パソコンのメールアドレスが必要です。
　ルネサス 評価版ソフトウェアダウンロード
　メッセージに従い、インストールしてください。

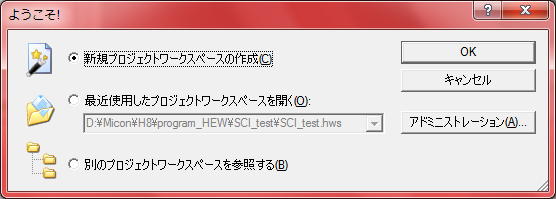

　HEWを起動するとようこそダイアログが出るので、新規プロジェクトワークスペースの作成にチェックを入れてOKを押します。

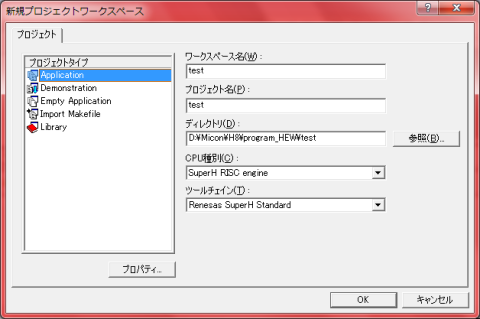

　プロジェクト名を設定します。ここではtestとしています。

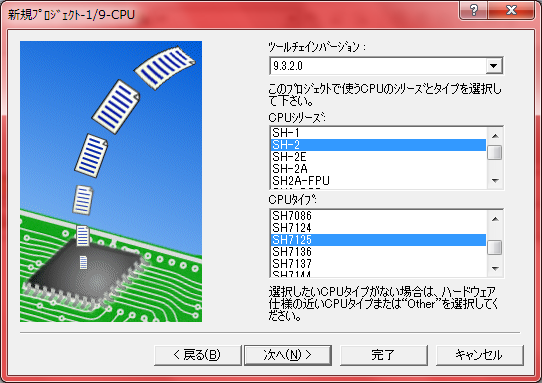

　CPUシリーズをSH-2、CPUタイプをSH7125に設定します。

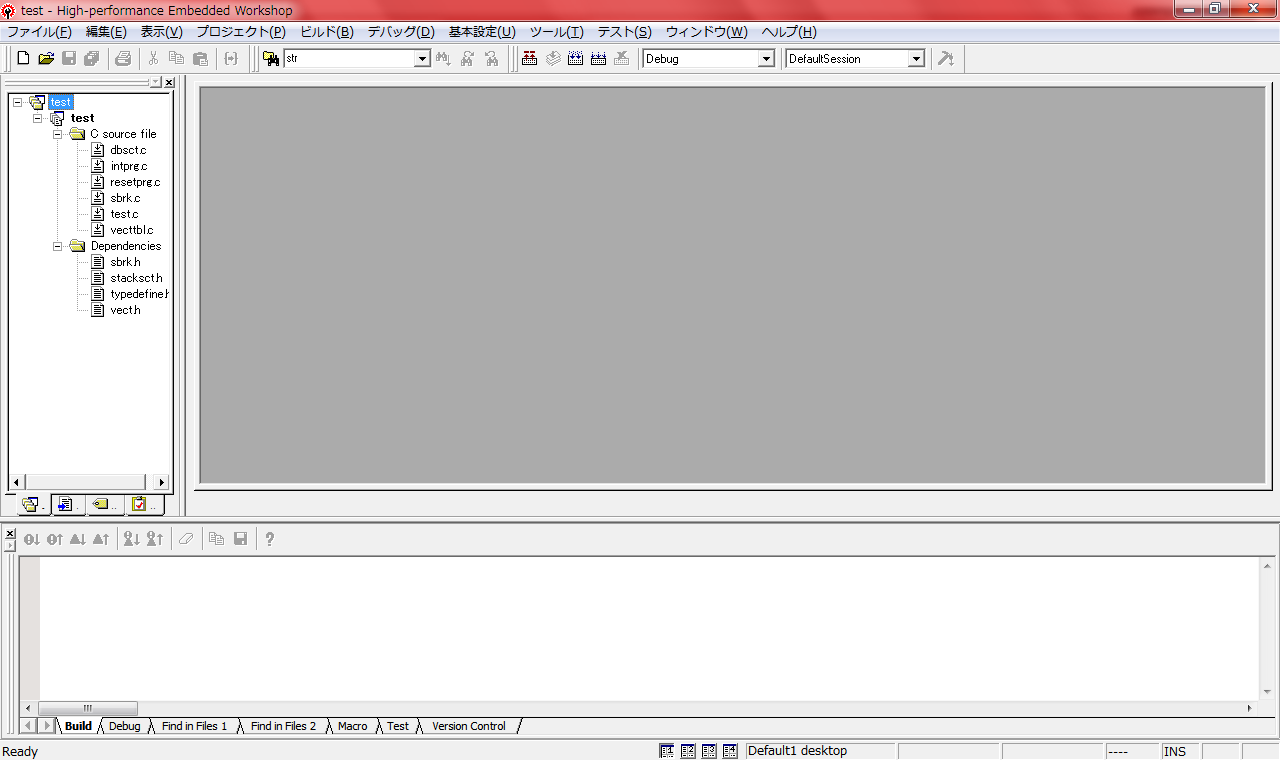

　あとは次へや完了やOKを押していき、プロジェクトが出来上がります。
これでC言語でSH7125のプログラムを開発する環境が出来上がりました。

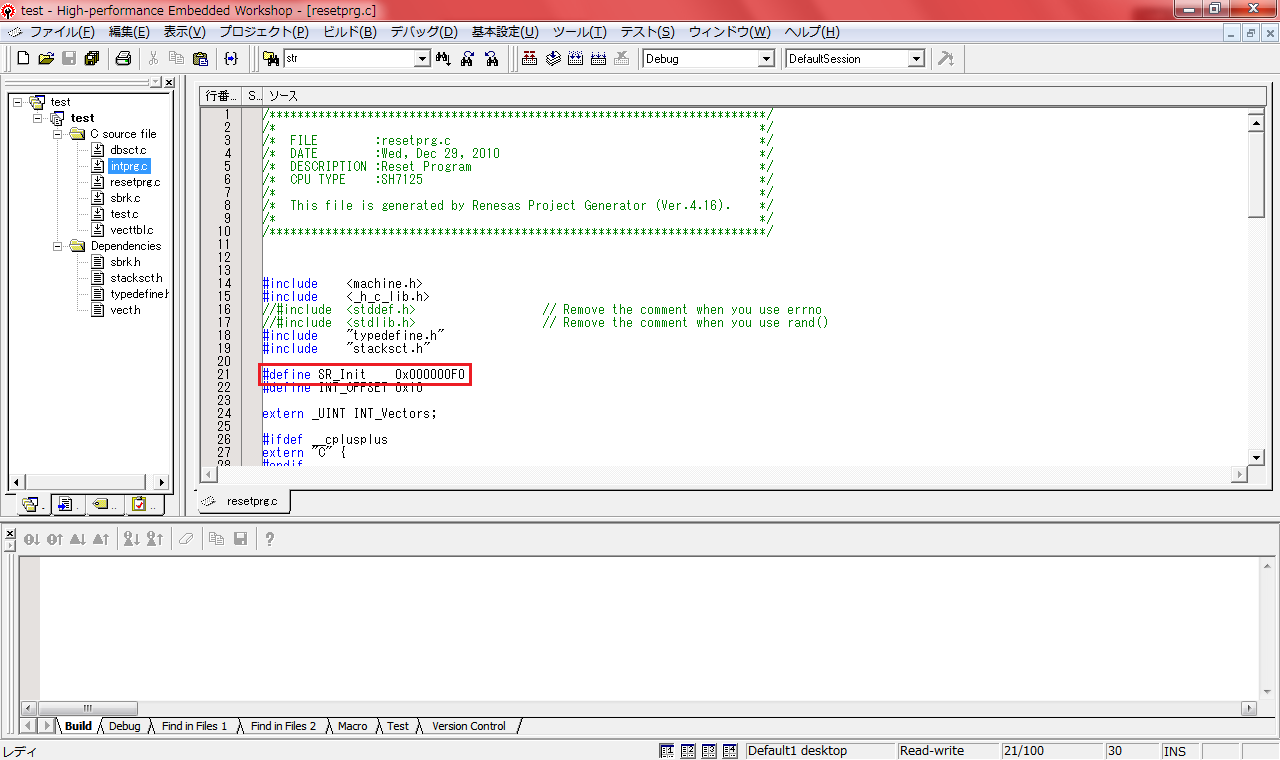

　intprg.cを開き、21行目の

#define SR_Init    0x000000F0

を

#define SR_Init    0x00000000

に書き換えます。↓赤枠部

　これは、割り込みマスクレベルをゼロに設定することで、割り込みレベルが1以上のものであれば割り込みを許可するようにする作業です。

　プログラムを書くファイルは プロジェクト名.cです。ここではtest.cですね。

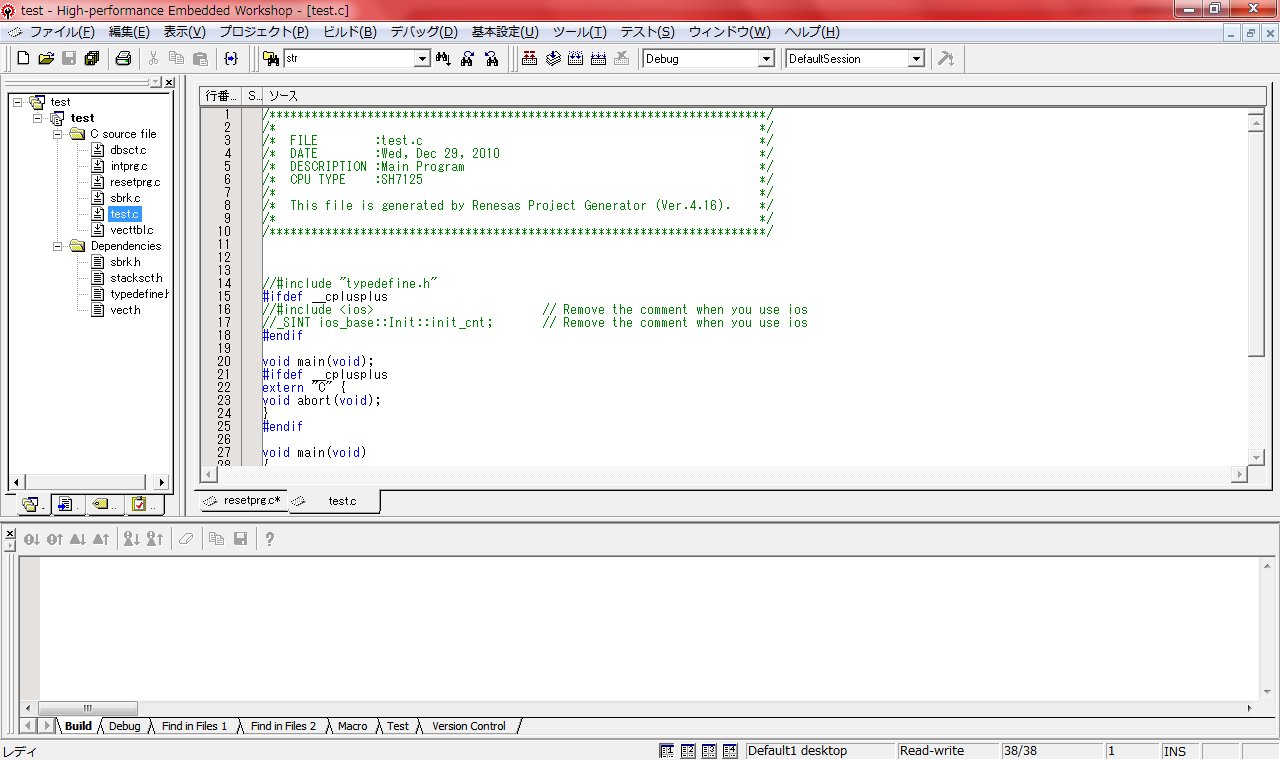

　開くとこんな感じ。

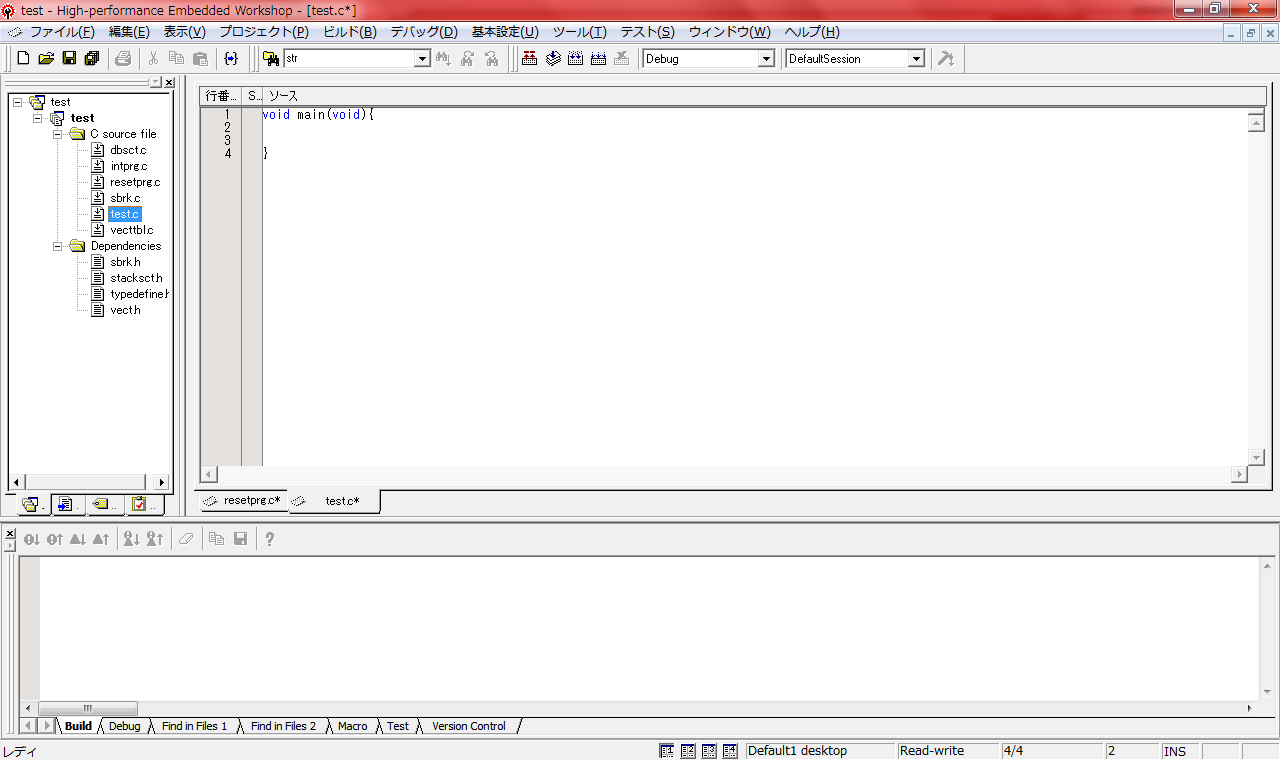

　ぶっちゃけよくわからないので、全部消して、

void main(void){


}

だけにしちゃいましょう。

　上部メニューのビルド→ビルドでコンパイルとリンクが出来ます。F7押すだけでもok。
　一番初めはちょっと時間がかかります。

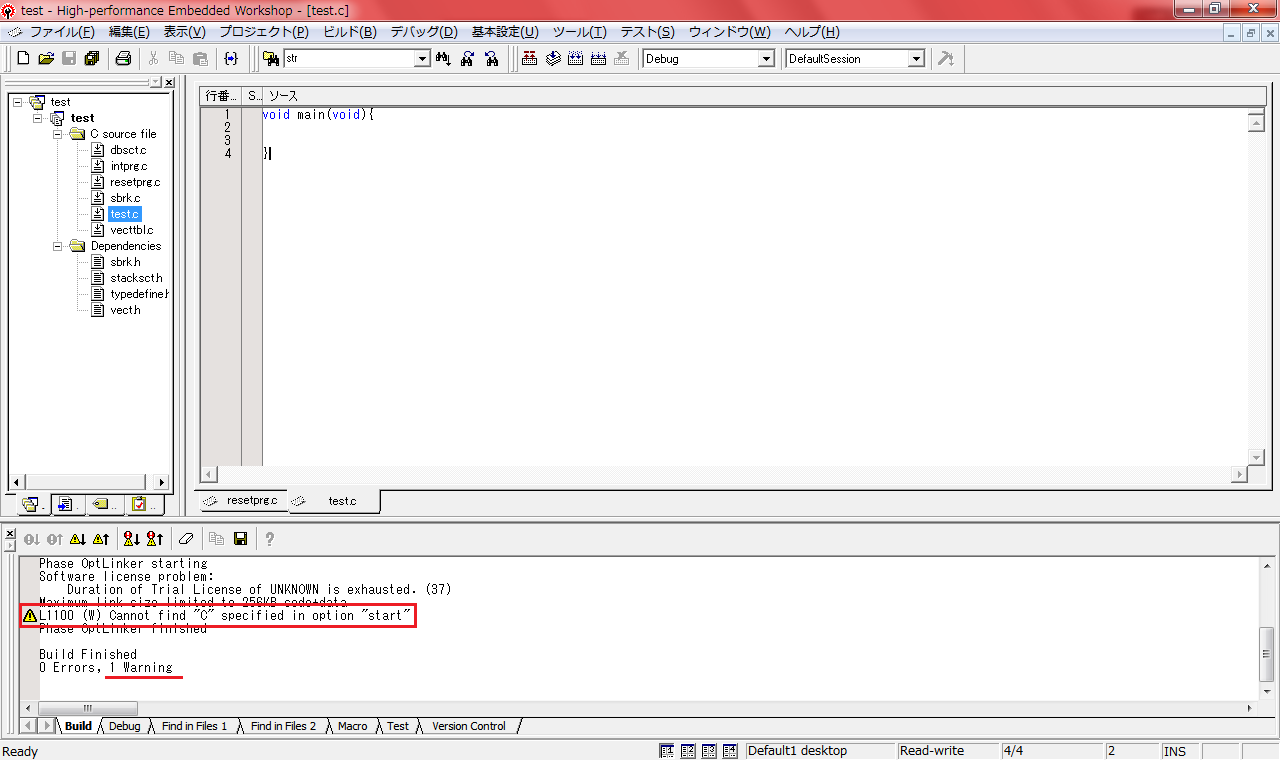

　また、プロジェクトを作ったままの状態でビルドすると以下のようなworningメッセージが出ます。

L1100 (W) Cannot find "C" specified in option "start"

　これは、「const変数用の領域を確保する設定なのにconst変数を使ってないよ」ってことなので気にしなくても大丈夫です。

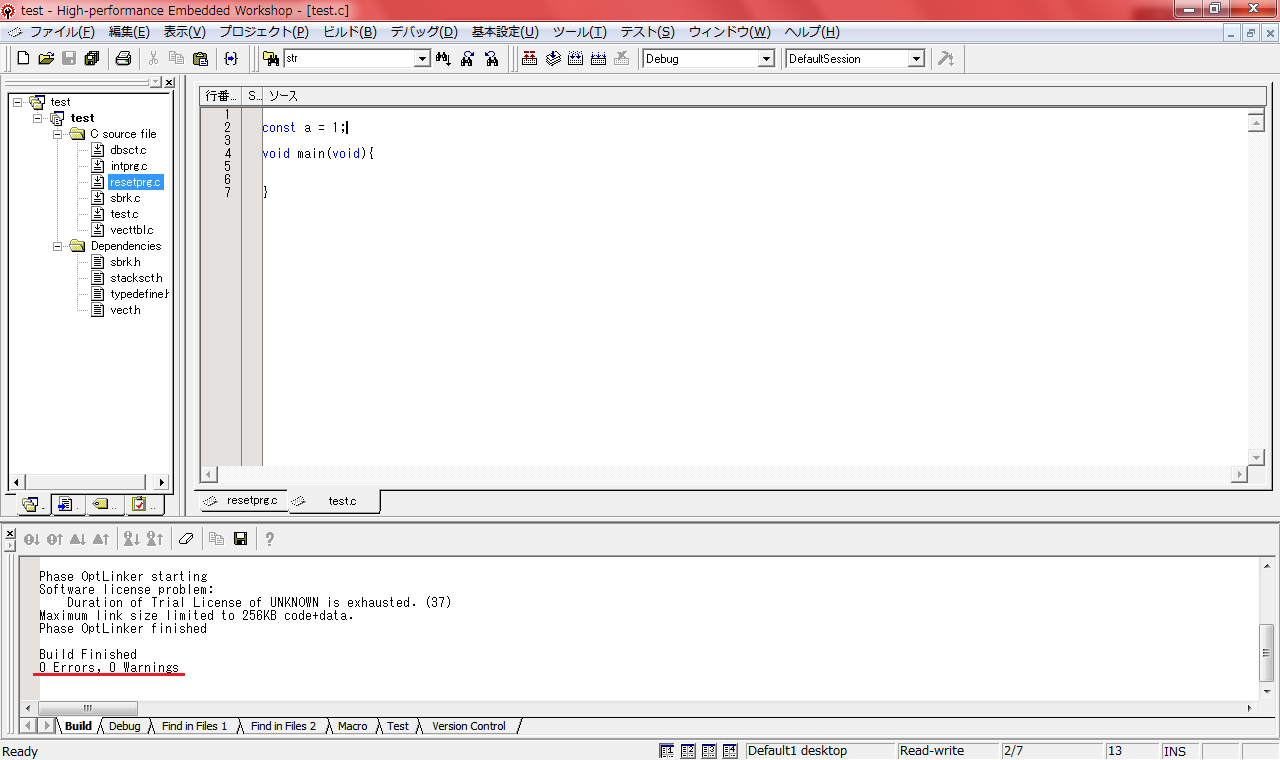

　このままでも問題ありませんが、プログラム中に

const a = 1;

などといった適当なconstなグローバル変数を宣言しておくことでworningが出なくなります。
　もしくは、const変数用の領域を確保しないようにする設定にもできますが、面倒なので割愛。

　とりあえずは、

Build Finished

が出てればビルド完了です。
　これで何もしないプログラムが出来ました。

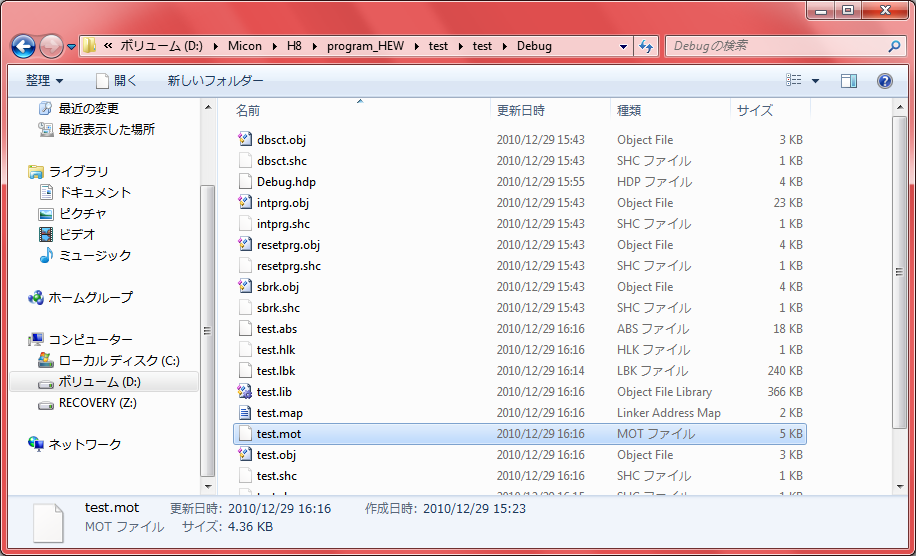

　マイコンに書き込むべきファイルは、プロジェクトフォルダ/Debug/プロジェクト名.motです。



...Coming soon
・iodefine.hの見方(データシートとの対応)

　SHにプログラムを書き込むにはFlash Development Toolkit (FDT) を使います。
　以下のページからSuperH RISC Engine, RX, H8SX, H8S, H8, M16C, R8C, 740ファミリ 用 フラッシュ 開発 ツールキット（Flash Development Toolkit)をダウンロードします
ルネサス 評価版ソフトウェアダウンロード

...coming soon
